Сервопривод крышки багажника
Нужно приобрести:- моторедуктор 21093-6512210-01
- кнопку 2812.3710-02

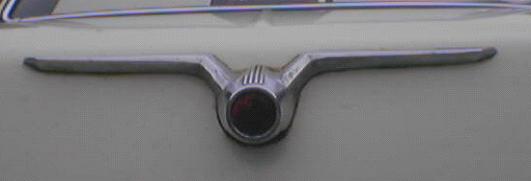

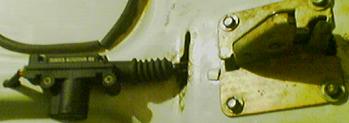

Делаем тягу как на рисунке 1. Снимаем замок с крышки багажника (четыре винта), сверлим дырки для тяги в подвижной части и прикручиваем её. Если собираетесь избавится от той части замка, что торчит наружу – вынимаем её и если будете ставить крылышки от ГАЗ 21, то сверлим отверстия. Проделываем отверстие позади замка (20 на 20 мм.). В ребре жёсткости сверлим отверстия для моторедуктора. В процессе эксплуатации выяснилось, что силы пружины в замке не хватает для возвращения защёлки в исходное положение. По этому, нужно снять защитный чехол с моторедуктора, удалить имеющийся там резиновый буфер и поставить не очень тугую пружину (работающую на сжатие), одеть чехол на место. Прикручиваем моторедуктор саморезами и от него через проделанное отверстие прикрепляем проволочную тягу к тяге на замке. Прикручиваем замок на место. Далее делается в салоне. Снимаем обивку левой центральной стойки проделываем в ней отверстие и вставляем кнопку (мне кажется это самое удобное место). Проводка – ищем провод где есть ток при выключенном зажигании (есть разъём за обивкой передка передней левой), подсоединяемся и ведём провод к кнопке (см. схему). Далее провод от кнопки идёт вдоль основного жгута, а в рёбрах жёсткости крышки багажника параллельно проводу подсветки. Провода от моторедуктора подключаются: один к массе, а второй к проведённому проводу (при нажатии на кнопку тяга моторедуктора должна уходить на себя, если наоборот – меняйте провода местами). Всё открученное в салоне ставим на места, про ключ для багажника можно забыть, замкнув его снаружи раз и на всегда или поступив как я.
Если имеется охранная система с функцией управления дополнительными устройствами, то можно подключить моторедуктор к брелоку. Для этого понадобится ещё пусковое четырёхконтактное реле 113.3747-10 (или др.), если управление идёт массой см. схему №2. Реле можно прикрепить под накладкой левой центральной стойки за катушкой ремня безопасности. Где выход с блока управления охранкой – ищите по её схеме.
