Комплект дополнительных подсветок

Хочется по больше света, в том числе и в салоне. Будем светить под ноги на землю - когда выходим из машины, под ноги задним пассажирам и вставим красные лампочки в торцах дверей.

Нужно:
- плафон салона (2шт.) 15.3714
- плафон освещения номерного знака (2шт.) 2108-3717010
- патрон под двунитевую лампу (например из габаритки от ГАЗ 53)
- выключатель (2шт.) ВК2А2
- сигнализаторы с красным светофильтром
- подсветка от ГАЗели 4102.3714
- переключатель электродвигателя П147-03.11
- рамка переключателя (гнездо) 2103-3709680-01

Первым будем делать дополнительную лампочку в плафоне освещения салона (плафон
старый, новый ставить передумал после того, как выяснилось, что люминесцентные лампочки «летят» со страшной силой – не напасёшься). Снимаем плафон и крепим в него патрон от двунитевой лампы 12VP21/5W так, чтобы при сборке лампочка находилась подальше от полимерного рефрактора (см. фото ниже), а то он расплавится. Кнопку на три положения ставим на консоли (см. ниже), проводку от кнопки к плафону ведём вдоль правой центральной стойки (см. схему). Если машина со старой консолью или это ГАЗ 2410, 31029, то в такой консоли полно места возле ручника, где можно сделать отверстия и вставить кнопки (при желании аж шесть). К стати, кнопка, вернее её корпус – от переключателя вентилятора отопителя, а клавиша на ней от кнопки проверки нитей в лампочках комбинации (не знаю от какой машины).
Свет под ноги.
Как ночью, когда выходишь из машины на неосвещенной дороге, не влезть в лужу?
Ответ прост – нужно в нижнюю часть дверцы вставить плафон. Это сделать довольно просто.
Сперва ставим плафоны, снимаем обивку двери; делаем отверстие в нижней части размером 55х26 мм., примерно по середине, обрабатываем края оголенного металла «Мовилем», вставляем плафон. Затем ставим дверной выключатель в переднюю правую стойку. Проводим проводку по схеме.
Одновременно можно поставить сигнализатор в торцовую часть двери, там есть какое-то технологическое отверстие, закрытое резиновой заглушкой. Вынимаем эту заглушку и вставляем сигнализатор, намотав предварительно два-три витка изоленты – отверстие великоватое.
Плафон 15.3714 как раз входит по ширине в пространство под задним диваном. Нужно вынуть диван (спинки снимать не обязательно), определиться с местом установки, (главное не взяться очень низко – может получится дырка, в которую будет видна земля) и прорезать отверстие по размеру. Далее обрезаем ворсовый материал, обрабатываем края металла мовилем и вставляем плафон. Софитную лампочку советую ставить на 10Вт (АС-12-10). Придётся вставить выключатель ВК2А2 в левую центральную стойку. Питающий провод нужно взять от выключателя в правой центральной стойке, провод идущий к штатной лампочке плафона освещения салона нужно отсоединить – это лишнее, достаточно того, что он загорается при открытой водительской двери.
Одновременно можно вставить плафон 4102.3714 в обивку задней двери (нижнюю сторону подлокотника), он сочетает в себе функцию сигнализатора и подсветки.

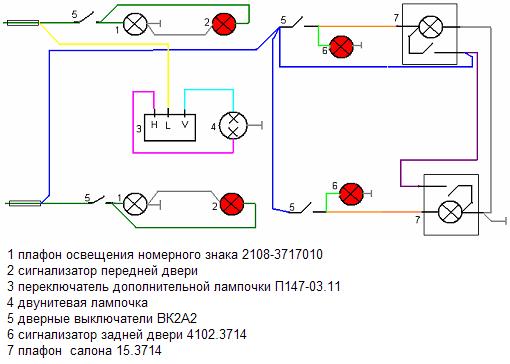

Проводку смотри по схеме:
